主要用途：

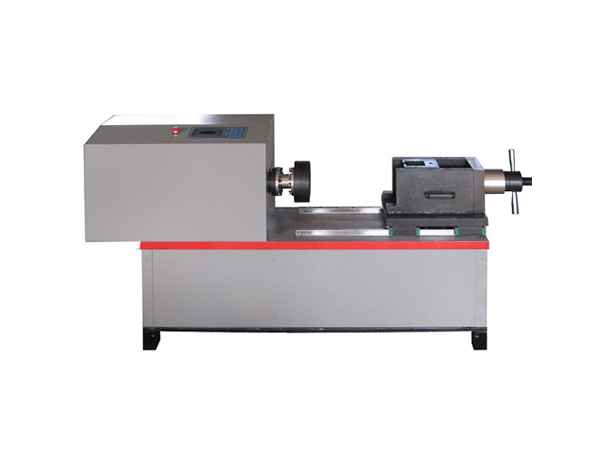

數顯式螺栓拉扭試驗機也叫高強螺栓軸力扭矩（扭力）測試儀，是最新研制開發的專用于檢測大六角螺栓、扭剪型螺栓、高強結構螺栓副、四角螺栓的扭矩、最大扭矩、軸力、扭矩系數等參數的拉扭類試驗機。

該試驗機由由加載系統、傳動系統、螺栓夾具部分、數字式數據采集處理系統、液晶顯示器等組成。

適用標準

1、JB/T9370—2007《扭轉試驗機技術條件》

2、GB10128—2007《金屬材料 室溫扭轉試驗方法》

3、GB/T1231-2006《鋼結構用高強度大六角頭螺栓、大六角螺母、墊圈技術條件》

4、GB/T3632-2008《鋼結構用扭剪型高強度螺栓連接副》

功能特點

1.主 機：采用臥式結構，鋼板工作臺，以保證整機的剛性。電機、減速機、聯軸器、扭轉傳感器、軸力拉伸裝置等在一個中軸線上，夾具采用優質合金結構鋼，保證其使用壽命，試樣的安裝、拆卸方便、快捷。

2.驅動系統：由電機減速機驅動，速度調節范圍寬，加載均勻、穩定。

3.傳動系統：采用擺線針輪減速器、聯軸器傳動，保證傳動的均勻、穩定及傳動精度，橫向空間范圍內任意調節。

4.測量顯示系統：該機采用高精度扭矩傳感器采集螺栓的扭矩，高精度軸力傳感器檢測螺栓的軸向力，液晶屏顯示試樣的扭矩、軸向力以及扭矩系數K等。

5.數據存儲：數據可以保存，并能隨時讀出和打印。

參數配置：

1. 最大扭矩：2000N.m

2. 扭矩測量范圍：20-2000N.m

3. 最大軸向拉力：500kN

4. 軸力測量范圍：5-500kN

5. 扭矩示值相對誤差：優于示值的±1%

6. 軸力測量示值誤差：優于示值的±1%

7. 力值分辨力：優于±1/300000碼，全程不分檔，分辨率不變

8. 螺栓規格：M16～M30

9. 扭轉速度：3.60～360°/min，任意設定，無級調速

10. 電源電壓：AC380V±10%  50Hz

11. 扭轉方向：正轉、反轉
