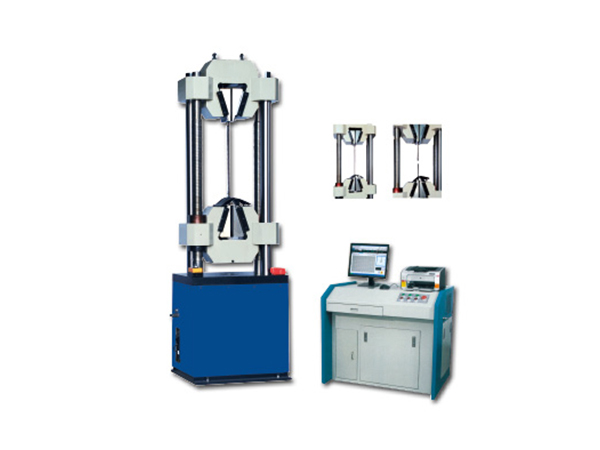

WAW微機控制電液伺服鋼絞線試驗機

主要功能與特點：

WAW微機控制電液伺服鋼絞線試驗機主機采用油缸下置式主機，拉伸空間位于主機的上方，壓縮、彎曲、剪切試驗空間位于主機下橫梁和工作臺之間。

下橫梁升降采用電機、螺母絲杠副傳動，實現拉伸、壓縮空間的調整。

液壓原理為負載適應型進油節流調速系統。

油箱內的液壓油通過電機帶動高壓齒輪泵進入油路，流經單向閥、10μ高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力、等速位移等的控制。

主要性能技術指標：

產品型號	WAW-600B	WAW-1000B
最大試驗力	600kN	1000kN
試驗力測量范圍	12 kN -600 kN	20kN -1000 kN
試驗力示值精度	±1%	±1%
分辨率	0.01mm	0.01mm
變形測量	標準配置標距200mm，最大變形量10mm引伸計一只	標準配置標距200mm，最大變形量10mm引伸計一只
拉伸空間	1000mm	1000mm
壓縮空間	600mm	600mm
夾持方式	液壓夾緊	液壓夾緊
圓試樣夾持直徑	φ9.5、φ11.1、φ12.7、φ15.2	φ9.5、φ11.1、φ12.7、φ15.2
上下壓板尺寸	200*200 mm	200×200 mm
彎曲試驗支滾間距	350 mm	350mm
支滾寬度	140mm	140mm
支點直徑	30mm	30mm
活塞行程	200mm	200mm
活塞最大上升速度	100mm/min	100mm/min
主機/油源外形尺寸	9006002750mm 1400700850mm	9006002750mm 10006602200mm
凈重	3200 kg	4000 kg

注：以上為標準配置，可根據客戶要求特殊定做。
