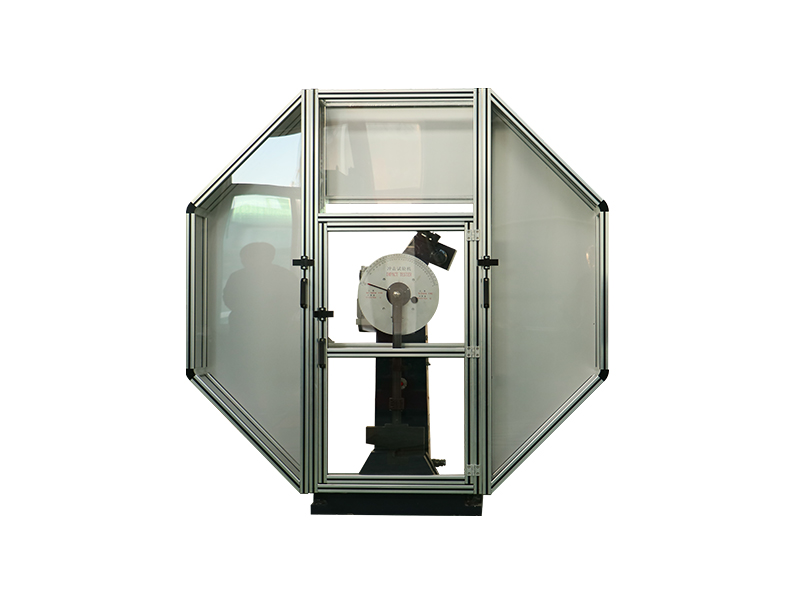

沖擊試驗機用于測試金屬材料在動態載荷下的抗沖擊性。它不僅是冶金、機械制造等單位必不可少的檢測儀器，也是科研單位新材料研究不可缺少的檢測儀器?，F(xiàn)在讓我們介紹一下沖擊試驗機的操作規程和試驗要求。

一、沖擊試驗機操作規程

1.拆開清洗后，將試驗機移至預先準備好的地基上，用量規將基礎水平調整到0.2/1000以內，并擰緊錨固螺釘。

2.檢查各部件是否完好，轉動部件應靈活。

3.連接三相四線制50Hz、380V電源。

4.將按鈕盒的閂鎖插入插座。

5.打開電源開關，指示燈亮，信號裝置伺服電機逆時針旋轉(從工作位置)。

6.將手動控制箱上的開關按到“開”位置，按下“取擺”按鈕，主電機旋轉(此時，如果擺順時針旋轉，停止并改變電源相位)，電磁離合器接合，電源傳輸至阻尼桿，微動開關應處于放松狀態。此時，主電機停止，電磁離合器分離，安全銷伸出，搖錘依靠自身重量懸掛在懸掛機構上。當需要沖擊時，首先按下“返回銷”按鈕，然后按下“沖擊”按鈕。當按下沖擊按鈕時，閥門的電磁鐵通電，頂部懸掛搖錘機構分離，搖錘將下降并沖擊→ 自動擺動舉升→ 擺動懸掛，安全銷伸出。當需要釋放搖錘時，按住“釋放”按鈕，安全銷返回。閥門電磁鐵通電，上懸擺機構向下旋轉，電磁離合器接合，主電機旋轉，擺順時針旋轉，當轉向垂直位置時，松開按鈕停止。

7.檢查空筆劃指針是否返回零：

當擺錘處于垂直向下的靜止位置時，調整刻度盤的位置，將指針指向300(150)J標記線，在進行擺錘和沖擊后(不放置沖擊樣品)，指針應指向0標記線。

8.摩擦損失檢測

這是對摩擦引起的能量損失的檢查。調整指針和刻度盤指針的位置后，首先按下“取擺”按鈕，取擺→ 懸掛搖錘，然后按下“返回銷”按鈕，然后按住“沖擊”按鈕(或?qū)粹o開關轉到“關閉”)，使搖錘返回空。第一次擺動到至高位置時，用手快速將指針移回刻度盤的左極限位置(小心不要觸摸刻度盤指針和鐘擺)。擺錘第二次將指針推到刻度盤右側后，您可以記下此時指針指示的值，并將兩次之間的差值(第一次應為零)除以2，即沖擊擺錘在一次擺動過程中消耗的摩擦阻力能量。300焦耳擺錘的能量損失不得大于1.5焦耳，150焦耳擺錘的能量損失不得大于0.75焦耳。

9.調整支撐跨度及其與葉片的相對位置。

二、沖擊試驗機的試驗要求

1.規定試驗機的技術參數。

2.試樣應放在靠近支架的位置，并可使擺錘葉片撞擊遠離缺口的一側。試樣缺口的對稱面應位于兩個支架的對稱面上，偏差不大于±0.2mm。

3.試樣在加工和貯存過程中應防止腐蝕，切口應無劃痕。

4.試驗前，應檢查擺錘空轉行程是否為零(當擺錘自由下垂時，使被動指針靠近主動指針并對準至大沖擊能量，提高擺錘空轉行程，被動指針應指示零位)，偏差不得超過至小分度值的四分之一。

5.當未規定具體溫度時，試驗溫度一般應為20±5℃。

6.試驗期間，用于檢查樣品尺寸的測量工具的精度不得小于0.02 mm。當試樣缺口底部的橫截面尺寸在規定的偏差范圍內時，可使用標稱尺寸計算Akv值。

在了解沖擊試驗機的操作規程和試驗要求后，操作員需要根據手冊中的工藝規范使用試驗機。否則，很容易造成機器故障和人身傷害等危險情況。
